Quel mot bizare que la laye!?
C'est la boite située sous le sommier, qui contient les soupapes sous pression du vent venant du soufflet; cette partie est délicate, car toujours sous pression, et avec de multiples trous (autant que de notes); donc ça doit être étanche et précis...

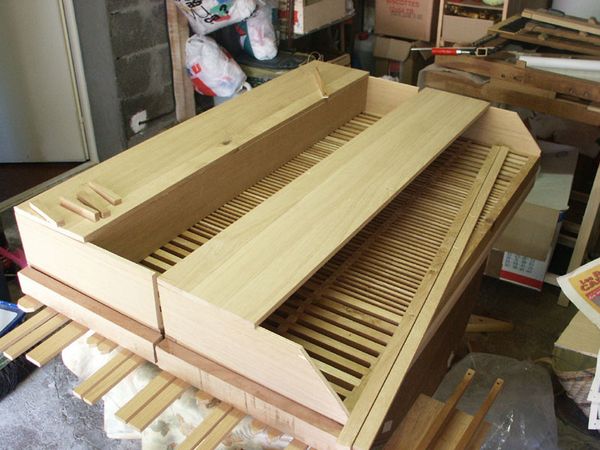

Voici les deux layes, en position, juste après leur débit, sans ajustement et trous:

laye1
Il y a deux ouvertures d'accès aux soupapes, que l'on appelle tampons de laye.
Ici, on voit la laye du GO qui ouvre sur l'avant (alors que celle du positif ouvre sur l'arrière) avec la peau sur les gravures et les soupapes disposées, et la grande ouverture sur l'arrière pour le porte-vent:

laye01
Ici, la planche des boursettes (éléments d'étanchéité sur le passage du fil de laiton entre la touche et la soupape) a été percée, et repositionnée pour essais:

laye02
Les sommiers, dans cet état, ont été positionnés dans l'orgue jusqu'à aujourd'hui; ils étaient ainsi bien entreposés, facile  à utiliser pour la réalisation des plans et d'éléments de mécanique....
A la mi-février 2010, j'ai déposé le sommier de GO pour enfin pouvoir le terminer... avec la fabrication des ressorts (voir article) et des éléments de boursettes.
