25 avril 2012 3 25 /04 /avril /2012 22:35



Voici la suite de la réalisation de mon abrégé GO:

Mais avant, il faut peut-être vous rappeler ce qu'est un abrégé!?



abrege-panoramique-1d5cc



Il s'agit d'une planche avec des rouleaux permettant d'élargir le plan de la traction des notes; en effet, la largeur du clavier est bien inférieure à celui du sommier, car il faut faire tenir des tuyaux de largeurs importantes, mais aussi des soupapes parfois larges dans les basses!

C'est mon cas pour mes 16 premières basses, dont 8 notes sont hors du plan du clavier; c'est à dire que le premier do est au droit du premier do du clavier, mais le 1er do# est lui à l'extrème droite du sommier, hors plan du clavier; c'est ainsi que l'on parle d'un coté Ut (do, ré, mi, fa#, sol#, sib) à gauche quand on regarde l'orgue, et les autres à droite, le coté #.

Dans mon cas, j'ai donc un sommier diatonique de Do1 à Mi2 et chromatique pour la suite.



2012 abregeGO 01 w

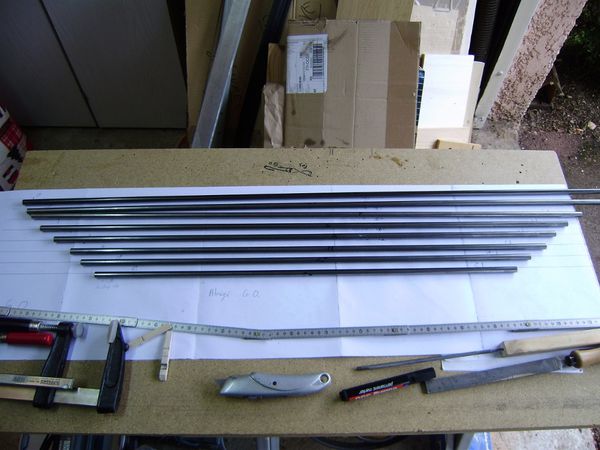

Sur mon plan, on voit les tubes en fer qui ont été coupés à la bonne longueur souhaitée.



2012 abregeGO 02 w

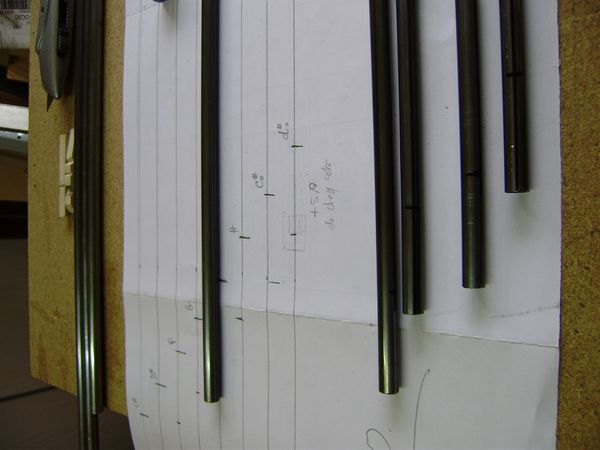

Le traçage est toujours essentiel; un axe est tracé tout le long du tube pour bien avoir les "bras" d'abrégé en face l'un de l'autre; puis la position du bras est tracée...



2012 abregeGO 03 w

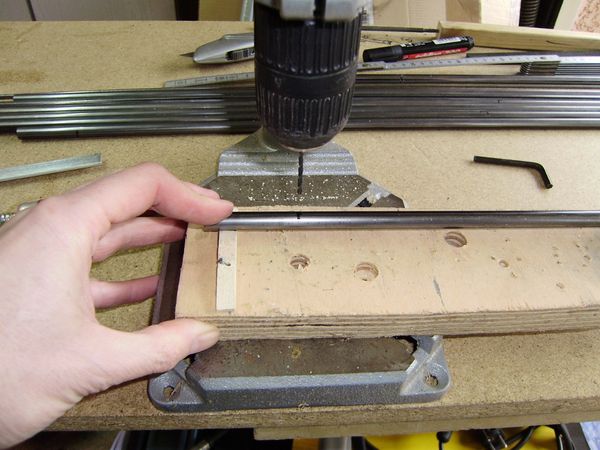

Il s'agit de percer propremment; la petite cale en bois (une ancienne pince à linge en bois!) permet de bien tenir le tube; je perce à 2.5, puis ensuite à 4mm...



2012 abregeGO 04 w

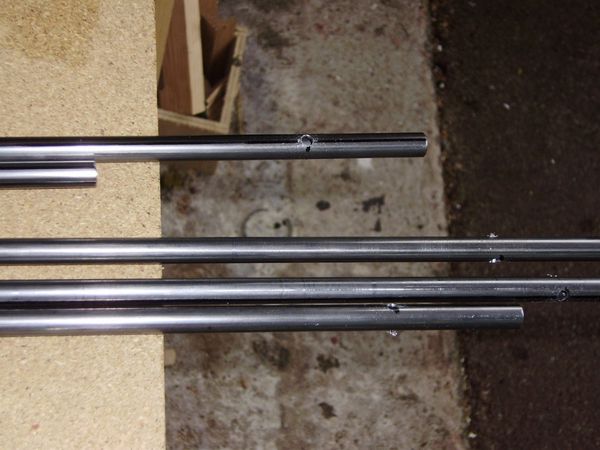

Tous les tubes sont percés; reste à faire un essai!



2012 abregeGO 05 w

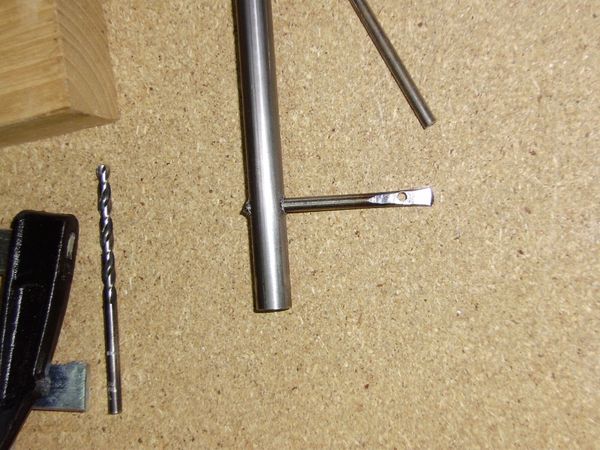

Une tige en fer de 4mm est coupée, puis chauffée au bout et "forgée" afin de créer un plat, là où je perce ensuite pour accueillir la tige filetée en laiton venant du clavier ou allant vers le sommier; sur ce test, le trou est trop grand, et j'ai pas assez forgé....



Il faut que j'améliore ma méthode, et surtout la manière de chauffer....

Mais ce WE, j'ai "atelier soufflets", car je dois réaliser à partir de deux soufflets d'occasion, un en ensemble de réserve en vent et anti-secousses pour des amies religieuses dans un monastère, où elles ont un orgue coffre dont le vent venait directement du ventilateur; d'où un vent très instable; nous profitons des travaux dans leur chapelle pour améliorer tout celà! Et bonne pâte que je suis, j'ai proposé mon aide... mais le temps presse de leur coté!!!!
